Двояковыпуклые линзы изготавливаются из синтетического УФ кварцевого стекла. Характеристиками двояковыпуклых линз являются замечательные термические свойства, исключительная чистота и отличная стойкость к внешним воздействиям. Они также демонстрируют превосходное пропускание волн УФ диапазона и применяются в лазерах и системах формирования изображений.
Мы предлагаем широчайший выбор готовых линз с различными радиусами кривизны, а также разрабатываем продукцию по специфическим требованиям заказчика.
Спецификация
Материал: УФ кварцевое стекло
Допуск на диаметр: +0/-0.1мм
Допуск на толщину: ±0.2мм
Плоскостность: λ/4 на 632.8нм
Световой диаметр: 90%
Допуск на фокусное расстояние: +/-1%
Качество поверхности: 40-20
Фаска: <0.25мм x 45 º
Расчетная длина волны: 587.6нм
Центрирование: 3 дуговых мин
Примечание
В таблице ниже указана стоимость оптики с просветляющим покрытием на одной обычной длине волны. Фактическая стоимость зависит от таких факторов как размер, время, количество, курс валют.
Если Вы заинтересовались нашей продукцией, пожалуйста, свяжитесь с нами. Для получения более подробной информации ознакомьтесь со страницей сайта, посвященной оптическим покрытиям.

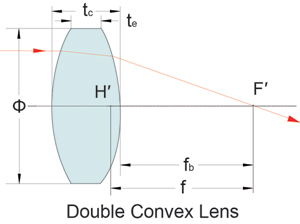

| Номер по каталогу | Диаметр (мм) | Эффек тивное фокусное расстояние (мм) | Заднее фокусное расст ояние (мм) |
Радиус R1 (мм) | Толщина по центру (мм) |
Толщина по краю (мм) |
Стоимость оптики без покрытия | Стоимость оптики с двухсторонним просветляющим покрытием на 1064нм | |||
| 5--10 | 50-100 | 10.0 | 50.0 | 100.0 | |||||||
| BJP-L2J-06-011 | 6 | 12 | 10.96 | 10.53 | 2.90 | 2.03 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-06-018 | 6 | 18 | 17.01 | 16.05 | 2.80 | 2.23 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-06-024 | 6 | 24 | 23.14 | 21.61 | 2.45 | 2.03 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-06-030 | 6 | 30 | 29.29 | 27.18 | 2.05 | 1.72 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-10-015 | 10 | 15 | 13.71 | 13.16 | 3.60 | 1.63 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-10-020 | 10 | 20 | 18.61 | 17.70 | 3.90 | 2.46 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-10-030 | 10 | 30 | 28.90 | 27.00 | 3.15 | 2.22 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-10-040 | 10 | 40 | 39.05 | 36.23 | 2.75 | 2.06 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-12-020 | 12 | 20 | 18.48 | 17.64 | 4.27 | 2.17 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-12-025 | 12 | 25 | 23.61 | 22.28 | 3.95 | 2.30 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-12-030 | 12 | 30 | 28.90 | 27.00 | 3.15 | 1.80 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-12-040 | 12 | 40 | 39.03 | 36.23 | 2.80 | 1.80 | $22.6 | $14.5 | $54.8 | $22.6 | $19.4 |
| BJP-L2J-15-020 | 15 | 20 | 18.09 | 17.46 | 5.30 | 1.91 | $24.2 | $16.1 | $56.5 | $24.2 | $21.0 |
| BJP-L2J-15-025 | 15 | 25 | 23.33 | 22.16 | 4.70 | 2.08 | $24.2 | $16.1 | $56.5 | $24.2 | $21.0 |
| BJP-L2J-15-030 | 15 | 30 | 28.56 | 26.84 | 4.10 | 1.96 | $24.2 | $16.1 | $56.5 | $24.2 | $21.0 |
| BJP-L2J-15-040 | 15 | 40 | 38.75 | 36.10 | 3.60 | 2.02 | $24.2 | $16.1 | $56.5 | $24.2 | $21.0 |
| BJP-L2J-15-050 | 15 | 50 | 48.89 | 45.33 | 3.20 | 1.95 | $24.2 | $16.1 | $56.5 | $24.2 | $21.0 |
| BJP-L2J-20-025 | 20 | 25 | 22.22 | 21.65 | 7.65 | 2.75 | $27.4 | $19.4 | $59.7 | $27.4 | $24.2 |
| BJP-L2J-20-030 | 20 | 30 | 27.74 | 26.47 | 6.35 | 2.43 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-20-035 | 20 | 35 | 33.15 | 31.24 | 5.25 | 1.96 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-20-040 | 20 | 40 | 38.12 | 35.81 | 5.35 | 2.50 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-20-050 | 20 | 50 | 48.57 | 45.19 | 4.10 | 1.86 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-20-075 | 20 | 75 | 73.84 | 68.23 | 3.35 | 1.88 | $24.2 | $16.1 | $56.5 | $24.2 | $21.0 |
| BJP-L2J-25-040 | 25 | 40 | 37.63 | 35.59 | 6.70 | 2.16 | $30.6 | $22.6 | $62.9 | $30.6 | $27.4 |
| BJP-L2J-25-050 | 25 | 50 | 48.11 | 44.98 | 5.40 | 1.86 | $29.0 | $21.0 | $61.3 | $29.0 | $25.8 |
| BJP-L2J-25-060 | 25 | 60 | 58.24 | 54.20 | 5.05 | 2.13 | $27.4 | $19.4 | $59.7 | $27.4 | $24.2 |
| BJP-L2J-25-075 | 25 | 75 | 73.49 | 68.07 | 4.35 | 2.03 | $27.4 | $19.4 | $59.7 | $27.4 | $24.2 |
| BJP-L2J-25-080 | 25 | 80 | 78.56 | 72.69 | 4.15 | 1.98 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-25-100 | 25 | 100 | 98.58 | 91.03 | 4.10 | 2.38 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-25-120 | 25 | 120 | 118.66 | 109.40 | 3.90 | 2.47 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-25-150 | 25 | 150 | 149.07 | 137.09 | 2.70 | 1.56 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-254-040 | 25.4 | 40 | 37.73 | 35.63 | 6.42 | 1.74 | $35.5 | $27.4 | $67.7 | $35.5 | $32.3 |
| BJP-L2J-254-050 | 25.4 | 50 | 48.12 | 44.98 | 5.37 | 1.71 | $29.0 | $21.0 | $61.3 | $29.0 | $25.8 |
| BJP-L2J-254-060 | 25.4 | 60 | 58.24 | 54.20 | 5.05 | 2.03 | $29.0 | $21.0 | $61.3 | $29.0 | $25.8 |
| BJP-L2J-254-075 | 25.4 | 75 | 73.50 | 68.07 | 4.35 | 1.95 | $27.4 | $19.4 | $59.7 | $27.4 | $24.2 |
| BJP-L2J-254-080 | 25.4 | 80 | 78.40 | 72.61 | 4.63 | 2.39 | $27.4 | $19.4 | $59.7 | $27.4 | $24.2 |
| BJP-L2J-254-100 | 25.4 | 100 | 98.58 | 91.03 | 4.10 | 2.32 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-254-120 | 25.4 | 120 | 118.66 | 109.40 | 3.90 | 2.42 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
| BJP-L2J-254-150 | 25.4 | 150 | 149.07 | 137.09 | 2.70 | 1.52 | $25.8 | $17.7 | $58.1 | $25.8 | $22.6 |
