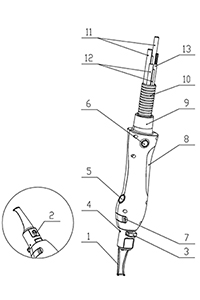

I，Описание лазерной рукоятки
1) Кончик для фокуса импульсного света (прозрачный пластик)
2) Замок кончика
3) Переключатель 1064нм/532нм
4) Упорный винт 1064нм/532нм
5) Пусковой механизм импульсного света
6) 15-секундный безопасный переключатель
7) Оптическая вспомогательная розетка
8) Латексная прокладка
9) Фиксатор-(винт)
10) Оболочка
11) Водопроводная труба (впуск воды, выпуск воды)
12) Электродная проволока света
13) Провод управления переключателя

II、Физические параметры рукоятки
1，Обрабатываемые материалы импульсного света (кристалл)
2，Вес рукоятки≦1.5Kg
3，Длина - Ширина - Высота 256mm X 57mm X 47mm
4, Длина оболочки：≧1.5M
5，Требуемое качество воды：очищенная вода без накипи
6，Температура воды：разность температур между водой и окружающей средой менее 10℃ или температура воды менее 40℃@6Hz;
7，Поток воды：>2л/мин；

III，Оптические параметры рукоятки

1） Центральная длина волны импульсного света составляет 1064 нм.
2）длина волны удовоением частоты составляет 532 нм.
3） Выходная энергия одиночного импульса>200mJ；
4） 800,000 ударов одиночного импульса
5） Более 300,000 ударов кристалла.
6） Срок службы инфракрасного сканирования: длиннее чем лазерный стержень.
7） Срок службы лампы：более 1,000,000 ударов, срок службы лазерного стержни короче, чем лампа.
8） Минимальный размер пятна составляет 1.5мм@1/e2；
9） Максимальная плотность энергии составляет 11J/cm2@1/e2；

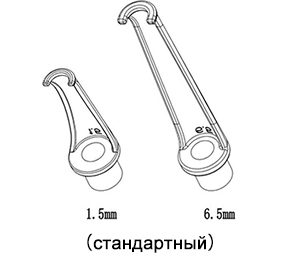

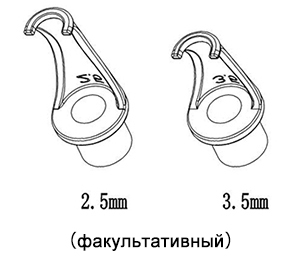

10) 2 типа выходного пятна（стандартный）：1.5mm,6.5mm; 2.5mm,3.5mm （факультативный）;
11) Полуширина импульса：4-7нс；
12) Качество светового луча：M2<1.1；
13) Длина волны инфракрасного сканирования составляет 650нм.

IV、Электрические параметры
1） Частота следования импульсного света: одиночный импульс　
2）Частота импульсного света：0.5-6 Гц
3） Мощность на подзарядку：300-500Вт；
4） Рабочая электроемкость：160-200мкФ；
5） Рабочее напряжение：500-600В；
6）Рабочее напряжение инфракрасного сканирования：DC 3В

V、 Соединение рукоятки
a) фитинги，2 трубы，вход или выход
b) соединение каналов

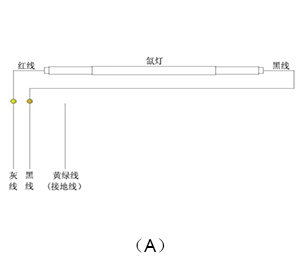

--соединение ксеноновой лампы （ Схема A ）
Серый высоковольтный кабель является положительным электродом,
Черный тонкий кабель является отрицательным электродом,
Желто-зеленый кабель является кабелей заземления.

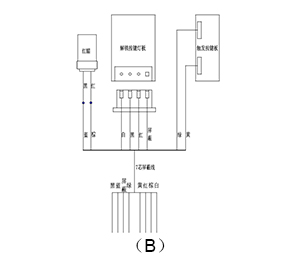

--Инфракрасный кабель
(Схема B)
В нем 7 панцирных кабелей, коричневый кабель является положительным электродом, синий кабель является отрицательным электродом.

--Кабель безопасного переключателя
В нем 7 панцирных кабелей，белый кабель является положительным электродом, черный кабель является отрицательным электродом, сочетание черного с белым является кнопкой индикатора,
Сочетание красного кабеля с панцирным кабелем является кабелем запуска.
--Кабель лазерного пускового механизма
Сочетание желтого цвета с зеленным цветом является кабелем запуска.

Тревога
1，Если использовать ксеноновую лампу без водяного охлаждения, то кристалл может разрушить из-за перегрева.
2，Если складывать оболочки, то поток воды не может охлаждать. Таким образом, кристалл разрушает из перегрева.
3，Запрещено перегружать напряжение для выходного многоимпульса, иначе срок службы кристалла сокращает значительно.
4，Запрещено использовать рукоятку в суровом положении, в котором существует многие пыли и масляные туманы. В этом положении оптическая путь будет загрязнением, что уменьшает срок службы оптических деталей.
5，Без помощи техника, указанный нашей компанией, другие не могут разделить данный инструмент.
6，Оператор должен носить защитные очки в эксплуатации. Не надо смотреть выход света, чтобы защищать от вреда для глаза.
