Алюмо-иттриевый гранат легированный неодимом Nd:YAG – это наиболее ранний и наиболее зрелый лазерный материал, используемый в научных исследованиях и разработках, в медицине, промышленности и военной отрасли. Он повсеместно используется в твердотельных лазерах ближнего инфракрасного диапазона, а также удвоителях, утроителях и умножителях частоты более высокого порядка.
Преимущества
1. Высокий коэффициент усиления, высокий КПД, низкий порог генерации
2. Высокое оптическое качество и низкие потери на длине волны 1064нм
3. Хорошие механические и термические свойства
4. Легкая эксплуатация в режиме TEM00 (в режиме модулированной добротности, в импульсном режиме, в непрерывном режиме)
Применение: обработка материалов, сверление, резка, спайка, маркировка, гравировка

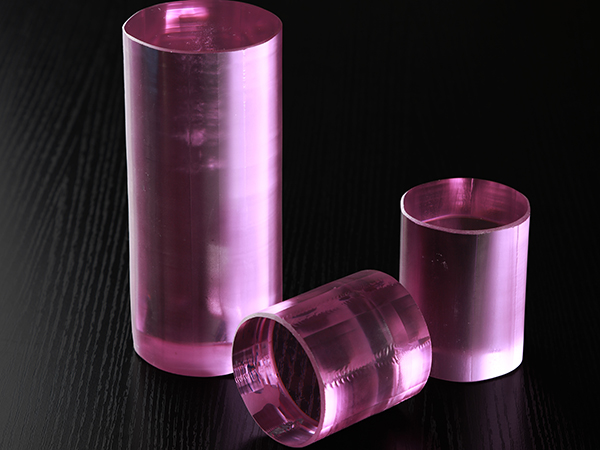

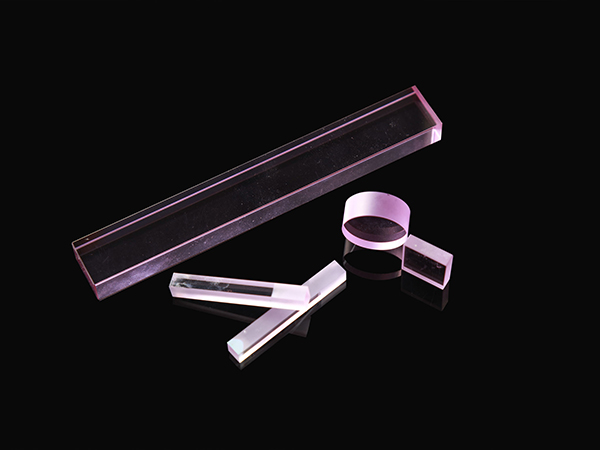

Формат:стержни, диски и слитки

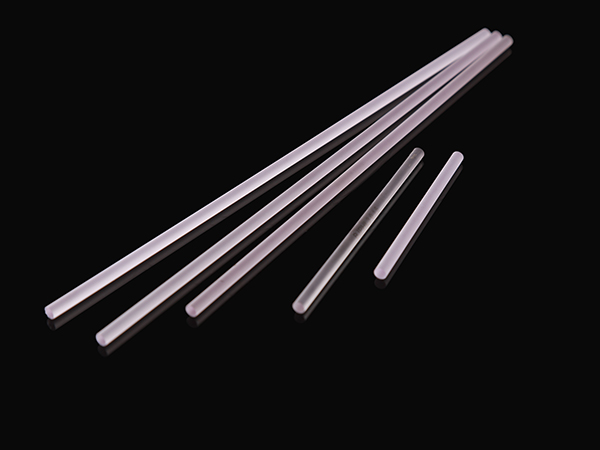

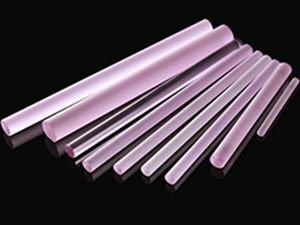

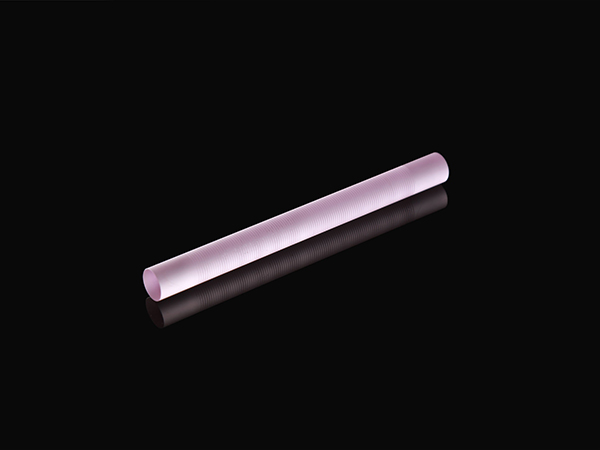

Размер стержня:Диаметр: 2- 25 мм, Длина: 30 - 200 мм
Размер диска:Диаметр: 2 - 25.4 мм, Толщина: >= 1 мм

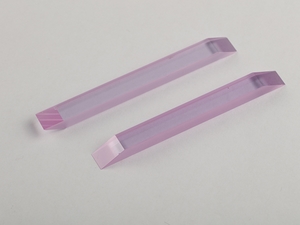

Размер слитка: Длина: 60 - 180 мм, Ширина: 6 - 24 мм, Толщина: 3 - 4 мм
Конец:Плоский, Брюстеровский срез, Вогнутый и Выпуклый
Боковые стороны: отшлифованные, полированные, прорезанные канавки
Спецификация
| Концентрация примеси ( Nd ) | 0.4~1.2 (в процентах) |
| Ориентация | <111> в пределах 5° |
| Отделочное покрытие | Отшлифованная поверхность 400#Gmt |
| Плоскостность | <λ/10 @ 632.8 нм |
| Параллелизм | ≤10 " |
| Перпендикулярность | ≤5 ' |
| Качество поверхности | 10/5 (MIL-O-13830A) |
| Оптическое качество | Интерференционная полоса ≤ 0.125/дюйм Коэффициент затухания Ø3~Ø6.35 ≥ 28 дБ, Ø7~Ø10 ≥ 25 дБ |
| Размеры | Стержни: Ø (3~10)×(30~180) мм (Д) Плиты : (3~12)×(6~24)×(60~180) мм ( Д ) (по выбору заказчика) |
| Размерные допуски | Диаметр: +0.15 (±0.05 мм) Длина: ±0.5 мм, Фаска: <0.1 мм @ 45º |
| Отражательная способность покрытия AR | R≤ 0.2% @1064 нм |
| Отражательная способность покрытия HR | R>99.8%@1064 нм и T>95% @ 808 нм |
| Другие характеристики покрытий HR | HR @ 1064/532 нм, HR @ 946 нм, HR @1319 нм (а также иные длины волн) |
| Порог повреждения | >700 МВт/ см 2 10 нс 1 Гц ( 1064 нм) |
Свойства алюмо-иттриевого граната легированного неодимом Nd:YAG
| Формула | Nd3+:Y3Al5O12 |
| Кристаллическая структура | Кубическая |
| Плотность | 4.56г/см3 |
| Точка плавления | 1970℃ |
| Удельная теплоемкость | 0.59Дж/(г·К) при 300K |
| Твердость по Мосу | 8.5 |
| Коэффициент теплового расширения | 7.8 x 10-6/K [111], 0-250℃ |
| Теплопроводность | 0.14Вт/(м·К) при 20℃ |
| Коэффициент потерь | 0.003 см-1 на1064 нм |
| Длина волны лазера | 1064нм |
| Время жизни флуоресценции | 230мкс |
| Поперечное сечение эмиссии | 7.5 x 10-19см2 |
| Показатель преломления | 1.8197 |
