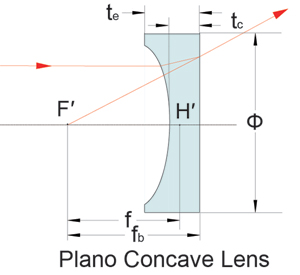

Плосковогнутая линза из стекла BK7 имеют одну плоскую и одну вогнутую поверхность и отрицательное фокусное расстояние, что играет важную роль в уменьшении изображений и рассеянии света.
Мы предлагаем широчайший выбор готовых линз с различными радиусами кривизны, а также разрабатываем продукцию по специфическим требованиям заказчика.
Спецификация
Материал: BK7
Допуск на диаметр: +0/-0.1мм
Допуск на толщину: ±0.2мм
Плоскостность: λ/4 на 632.8нм
Световой диаметр: 90%
Допуск на фокусное расстояние: +/-1%
Качество поверхности: 40-20
Фаска: <0.25мм x 45 º
Расчетная длина волны: 587.6нм
Центрирование: 3 дуговых мин
Примечание
В таблице ниже указана стоимость партии оптики с просветляющим покрытием на одну обычную длину волны. Фактическая стоимость зависит от таких факторов как размер, время, количество, курс валют.
Если Вы хотите узнать текущую цену, пожалуйста, свяжитесь с нами. Для получения более подробной информации ознакомьтесь со страницей сайта, посвященной оптическим покрытиям.
| Номер по каталогу | Диа метр (мм) | Эффек тивное фокусное расст ояние (мм) | Заднее фокусное расст ояние (мм) | Радиус R1 (мм) | Толщ ина по центру (мм) | Толщина по краю (мм)) | Стоимость оптики без покрытия | Стоимость оптики с двухсторонним просветляющим покрытием на 1064нм | |||
| 5--10 | 50-100 | 10.0 | 50.0 | 100.0 | |||||||
| BJP-L3B-06-012 | 6 | -12 | -12.99 | -6.20 | 1.50 | 2.27 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-06-018 | 6 | -18 | -19.32 | -9.30 | 2.00 | 2.50 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-06-024 | 6 | -24 | -25.19 | -12.40 | 1.80 | 2.17 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-06-030 | 6 | -30 | -31.32 | -15.50 | 2.00 | 2.29 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-06-040 | 6 | -40 | -41.25 | -20.67 | 1.90 | 2.12 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-10-016 | 10 | -16 | -17.05 | -8.27 | 1.60 | 3.28 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-10-020 | 10 | -20 | -20.99 | -10.34 | 1.50 | 2.79 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-10-030 | 10 | -30 | -31.05 | -15.50 | 1.60 | 2.43 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-10-035 | 10 | -35 | -36.19 | -18.09 | 1.80 | 2.50 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-10-040 | 10 | -40 | -41.32 | -20.67 | 2.00 | 2.61 | $16.1 | $9.7 | $48.4 | $17.7 | $14.5 |
| BJP-L3B-15-020 | 15 | -20 | -20.99 | -10.34 | 1.50 | 4.72 | $17.7 | $10.5 | $50.0 | $18.5 | $15.3 |
| BJP-L3B-15-035 | 15 | -35 | -36.19 | -18.09 | 1.80 | 3.43 | $17.7 | $10.5 | $50.0 | $18.5 | $15.3 |
| BJP-L3B-15-040 | 15 | -40 | -40.99 | -20.67 | 1.50 | 2.91 | $17.7 | $10.5 | $50.0 | $18.5 | $15.3 |
| BJP-L3B-15-050 | 15 | -50 | -51.32 | -25.84 | 2.00 | 3.11 | $17.7 | $10.5 | $50.0 | $18.5 | $15.3 |
| BJP-L3B-15-060 | 15 | -60 | -61.32 | -31.01 | 2.00 | 2.92 | $17.7 | $10.5 | $50.0 | $18.5 | $15.3 |
| BJP-L3B-15-15480 | 15 | -15480 | -15482.64 | -8000.06 | 4.00 | 4.00 | $17.7 | $10.5 | $50.0 | $18.5 | $15.3 |
| BJP-L3B-20-030 | 20 | -30 | -31.05 | -15.50 | 1.60 | 5.26 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-040 | 20 | -40 | -40.99 | -20.67 | 1.50 | 4.08 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-050 | 20 | -50 | -51.05 | -25.84 | 1.60 | 3.61 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-080 | 20 | -80 | -81.32 | -41.34 | 2.00 | 3.23 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-100 | 20 | -100 | -101.45 | -51.68 | 2.20 | 3.18 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-3870 | 20 | -3870 | -3872.64 | -2000.02 | 4.00 | 4.02 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-7740 | 20 | -7740 | -7742.64 | -4000.03 | 4.00 | 4.01 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-20-19350 | 20 | -19350 | -19353.30 | -10000.08 | 5.00 | 5.00 | $19.4 | $11.3 | $51.6 | $19.4 | $16.1 |
| BJP-L3B-25-040 | 25 | -40 | -40.99 | -20.67 | 1.50 | 5.71 | $20.2 | $12.1 | $52.4 | $20.2 | $16.9 |
| BJP-L3B-25-050 | 25 | -50 | -50.99 | -25.84 | 1.50 | 4.72 | $20.2 | $12.1 | $52.4 | $20.2 | $16.9 |
| BJP-L3B-25-060 | 25 | -60 | -61.05 | -31.01 | 1.60 | 4.23 | $20.2 | $12.1 | $52.4 | $20.2 | $16.9 |
| BJP-L3B-25-080 | 25 | -80 | -81.45 | -41.34 | 2.20 | 4.13 | $20.2 | $12.1 | $52.4 | $20.2 | $16.9 |
| BJP-L3B-25-100 | 25 | -100 | -101.71 | -51.68 | 2.60 | 4.13 | $20.2 | $12.1 | $52.4 | $20.2 | $16.9 |
| BJP-L3B-40-060 | 40 | -60 | -60.99 | -31.01 | 1.50 | 8.81 | $24.2 | $14.5 | $56.5 | $22.6 | $19.4 |
| BJP-L3B-40-080 | 40 | -80 | -81.05 | -41.34 | 1.60 | 6.76 | $24.2 | $14.5 | $56.5 | $22.6 | $19.4 |
| BJP-L3B-40-100 | 40 | -100 | -101.19 | -51.68 | 1.80 | 5.83 | $24.2 | $14.5 | $56.5 | $22.6 | $19.4 |
