Алюмо-иттриевый гранат легированный эрбием Er:YAG позволяет генерировать волну длиной 2.94мкм. Среди всех существующих длин волн эта длина волны наиболее легко поглощается водой и гидроксиапатитом. Лазеры на кристаллах АИГ легированного эрбием рассматриваются в качестве лучшего лазера для резки поверхности. Алюмо-иттриевый гранат легированный эрбием получил широкое применение в медицине.
Преимущества
1. Высокая дифференциальная эффективность
2. Отличная эксплуатация при комнатной температуре
3. Работа в относительно безопасном для глаза диапазоне длины волн
Спецификация
| Концентрация примесей | 20 / 50 % |
| Ориентация | [100] в пределах 5° |
| Искажение волнового фронта | ≤0.125 λ/ дюйм (@1064нм) |
| Оптическое качество | Интерференционная полоса ≤ 0. 125 /дюйм Коэффициент затухания Ø3~Ø6.35 ≥ 28 дБ, Ø7~Ø10 ≥ 25 дБ |

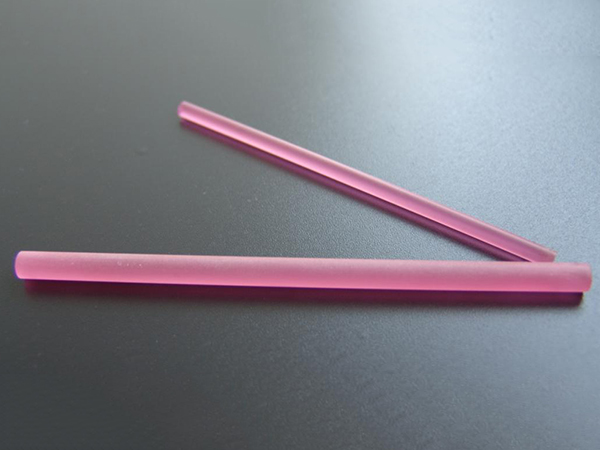

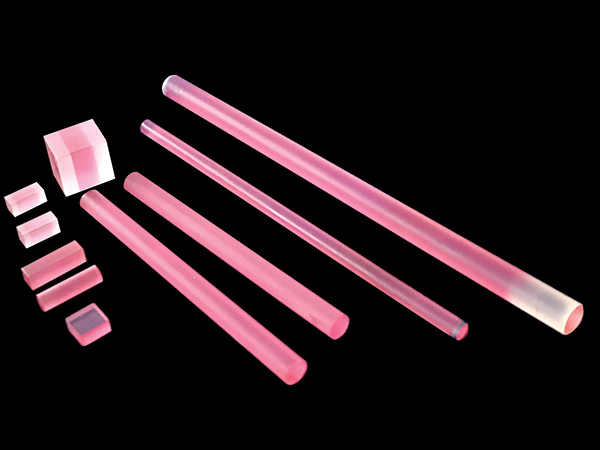

| Размеры | Стержни : Ø (3~10)×(30~180) мм ( Д ) Плиты : (3~12)×(6~24)×(60~180) мм ( Д ) (по выбору заказчика) |
| Размерные допуски | Диаметр: +0.00/-0.05 мм Длина: ±0.5 мм, Фаска : <0.15 ± 0.05 мм @ 45° |
| Параллелизм | ≤10" |
| Перпендикулярность | ≤5′ |
| Плоскостность | λ/10 @632.8 нм |
| Качество поверхности | 10-5(MIL-O-13830A) |
| Отражательная способность покрытия AR ( антибликового ) | ≤ 0.25% (@2940 нм ) |
| Порог повреждения | ≥ 500 МВт/ см 2 10 нс 1 Гц ( 1064 нм) |
Свойства алюмо-иттриевого граната легированного эрбием Er:YAG
| Кристаллическая структура | Кубическая |
| Постоянная решетки | 12.01 Å |
| Точка плавления | 1970℃ |
| Твердость по Мосу | 8.5 |
| Плотность | 4.56±0.04г/см3 |
| Удельная теплоемкость (0-20) | 0.59Дж/г·см3 |
| Коэффициент теплового расширения | Кристаллическая ориентация [100]: 8.2×10-6/℃ (0~250℃) |
| Теплопроводность | 14Вт/(м·К) при 20℃ |
| 10.5Вт/(м·К) при 100℃ | |
| Лазерный переход | 4I11/2-4I13/2 |
| Длина волны лазера | 2940нм |
| Поперечное сечение эмиссии | 3×10-20см2 |
| Показатель преломления | 1.79 на 2940нм |
