Мы изготавливаем плосковыпуклые линзы из УФ кварцевого стекла. Преимуществами плосковыпуклых линз из кварцевого стекла являются замечательные термические свойства, исключительная чистота и отличная стойкость к внешним воздействиям. Кварцевое стекло идеально подходит для применения в жестких условиях. Наша компания предлагает просветляющие покрытия на разные длины волн: 405нм, 468нм, 650нм, 808нм, 980нм, 1064нм, 1319нм, 1550нм и другие.
Плосковыпуклая линза из кварцевого стекла подходят для гелий-неоновых, диодных и неодимовых ИАГ лазеров низкой мощности благодаря максимальной скорости распространения света на заданной длине волны лазера. Комбинирование сложных оптических компонентов позволило достигнуть максимального коэффициента отражения линзы менее 0.25%, что гарантирует отличное пропускание света.
Мы предлагаем широчайший выбор готовых линз с различными радиусами кривизны, а также разрабатываем продукцию по специфическим требованиям заказчика.
Спецификация
Материал: УФ кварцевое стекло
Допуск на диаметр: +0/-0.1мм
Допуск на толщину: ±0.2мм
Плоскостность: λ/4 на 632.8нм
Световой диаметр: 90%
Допуск на фокусное расстояние: +/-1%
Качество поверхности: 40-20
Фаска: <0.25мм x 45 º
Расчетная длина волны: 587.6нм
Центрирование: 3 дуговых мин
Примечание
В таблице ниже указана стоимость оптики с просветляющим покрытием на одной обычной длине волны. Фактическая стоимость зависит от таких факторов как размер, время, количество, курс валют.
Если вы заинтересовались нашей продукцией, пожалуйста, свяжитесь с нами. Для получения более подробной информации ознакомьтесь со страницей сайта, посвященной оптическим покрытиям.

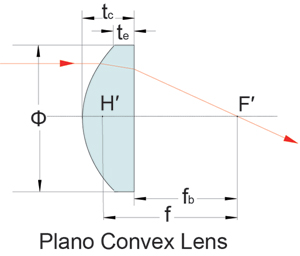

| Номер по каталогу | Диаметр (мм | Эффект ивное фокусное расст ояние (мм) | Заднее фокусное расст ояние (мм) | Радиус R1=-R2 (мм) | Толщина по центру (мм) | Толщина по краю (мм) | Стоимость оптики без покрытия | Стоимость оптики с двухсторонним просветляющим покрытием на 1064нм | |||
| 5--10 | 50-100 | 10.0 | 50.0 | 100.0 | |||||||
| BJPL4J-06-010 | 6 | 10 | 7.62 | 4.61 | 3.50 | 2.39 | $22.6 | $12.9 | $54.8 | $21.0 | $17.7 |
| BJPL4J-06-015 | 6 | 15 | 12.94 | 6.86 | 3.00 | 2.31 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-06-020 | 6 | 20 | 17.95 | 9.19 | 3.00 | 2.50 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-06-025 | 6 | 25 | 22.95 | 11.48 | 3.00 | 2.60 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-06-030 | 6 | 30 | 27.94 | 13.76 | 3.00 | 2.67 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-06-036 | 6 | 36 | 33.95 | 16.52 | 3.00 | 2.73 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-06-048 | 6 | 48 | 45.95 | 22.03 | 3.00 | 2.79 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-06-060 | 6 | 60 | 58.29 | 27.54 | 2.50 | 2.34 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-015 | 10 | 15 | 11.91 | 6.86 | 4.50 | 2.34 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-020 | 10 | 20 | 17.26 | 9.19 | 4.00 | 2.52 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-025 | 10 | 25 | 22.60 | 11.48 | 3.50 | 2.35 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-030 | 10 | 30 | 27.61 | 13.76 | 3.50 | 2.56 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-040 | 10 | 40 | 37.94 | 18.33 | 3.00 | 2.31 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-050 | 10 | 50 | 47.95 | 22.98 | 3.00 | 2.45 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-10-075 | 10 | 75 | 72.94 | 34.36 | 3.00 | 2.63 | $22.6 | $12.9 | $54.8 | $19.4 | $16.1 |
| BJPL4J-15-020 | 15 | 20 | 15.55 | 9.19 | 6.50 | 2.62 | $25.8 | $14.5 | $58.1 | $21.0 | $17.7 |
| BJPL4J-15-025 | 15 | 25 | 21.23 | 11.48 | 5.50 | 2.71 | $25.8 | $14.5 | $58.1 | $21.0 | $17.7 |
| BJPL4J-15-030 | 15 | 30 | 26.57 | 13.76 | 5.00 | 2.78 | $25.8 | $14.5 | $58.1 | $21.0 | $17.7 |
| BJPL4J-15-040 | 15 | 40 | 37.26 | 18.33 | 4.00 | 2.40 | $25.8 | $14.5 | $58.1 | $21.0 | $17.7 |
| BJPL4J-15-060 | 15 | 60 | 57.60 | 27.54 | 3.50 | 2.46 | $25.8 | $14.5 | $58.1 | $21.0 | $17.7 |
| BJPL4J-20-030 | 20 | 30 | 25.20 | 13.76 | 7.00 | 2.69 | $29.0 | $17.7 | $61.3 | $24.2 | $21.0 |
| BJPL4J-20-035 | 20 | 35 | 30.89 | 16.05 | 6.00 | 2.50 | $29.0 | $17.7 | $61.3 | $24.2 | $21.0 |
| BJPL4J-20-040 | 20 | 40 | 36.23 | 18.33 | 5.50 | 2.53 | $29.0 | $17.7 | $61.3 | $24.2 | $21.0 |
| BJPL4J-20-050 | 20 | 50 | 46.58 | 22.98 | 5.00 | 2.71 | $29.0 | $17.7 | $61.3 | $24.2 | $21.0 |
| BJPL4J-20-080 | 20 | 80 | 77.25 | 36.64 | 4.00 | 2.61 | $29.0 | $17.7 | $61.3 | $24.2 | $21.0 |
| BJPL4J-25-030 | 25 | 30 | 22.80 | 13.76 | 10.50 | 2.49 | $33.9 | $25.8 | $66.1 | $32.3 | $29.0 |
| BJPL4J-25-040 | 25 | 40 | 34.86 | 18.33 | 7.50 | 2.58 | $33.9 | $22.6 | $66.1 | $29.0 | $25.8 |
| BJPL4J-25-050 | 25 | 50 | 45.90 | 22.98 | 6.00 | 2.31 | $32.3 | $21.0 | $64.5 | $27.4 | $24.2 |
| BJPL4J-25-070 | 25 | 70 | 66.58 | 32.14 | 5.00 | 2.47 | $32.3 | $19.4 | $64.5 | $25.8 | $22.6 |
| BJPL4J-25-100 | 25 | 100 | 96.92 | 45.85 | 4.50 | 2.76 | $32.3 | $19.4 | $64.5 | $25.8 | $22.6 |
| BJPL4J-25-150 | 25 | 150 | 147.61 | 68.80 | 3.50 | 2.35 | $32.3 | $19.4 | $64.5 | $25.8 | $22.6 |
| BJPL4J-30-040 | 30 | 40 | 33.14 | 18.33 | 10.00 | 2.21 | $45.2 | $33.9 | $77.4 | $40.3 | $37.1 |
| BJPL4J-30-050 | 30 | 50 | 44.53 | 22.98 | 8.00 | 2.43 | $38.7 | $30.6 | $71.0 | $37.1 | $33.9 |
| BJPL4J-30-070 | 30 | 70 | 65.89 | 32.14 | 6.00 | 2.28 | $35.5 | $25.8 | $67.7 | $32.3 | $29.0 |
| BJPL4J-30-100 | 30 | 100 | 96.57 | 45.85 | 5.00 | 2.48 | $32.3 | $22.6 | $64.5 | $29.0 | $25.8 |
| BJPL4J-30-150 | 30 | 150 | 147.26 | 68.80 | 4.00 | 2.34 | $32.3 | $22.6 | $64.5 | $29.0 | $25.8 |
| BJPL4J-30-180 | 30 | 180 | 177.26 | 82.53 | 4.00 | 2.63 | $32.3 | $22.6 | $64.5 | $29.0 | $25.8 |
| BJPL4J-36-050 | 36 | 50 | 42.48 | 22.98 | 11.00 | 2.30 | $56.5 | $41.9 | $88.7 | $51.6 | $48.4 |
| BJPL4J-36-080 | 36 | 80 | 74.99 | 36.64 | 7.30 | 2.57 | $45.2 | $33.9 | $77.4 | $41.9 | $38.7 |
| BJPL4J-36-100 | 36 | 100 | 95.89 | 45.85 | 6.00 | 2.32 | $38.7 | $25.8 | $71.0 | $33.9 | $30.6 |
| BJPL4J-36-120 | 36 | 120 | 116.23 | 55.00 | 5.50 | 2.47 | $35.5 | $24.2 | $67.7 | $32.3 | $29.0 |
| BJPL4J-36-150 | 36 | 150 | 146.57 | 68.80 | 5.00 | 2.60 | $35.5 | $24.2 | $67.7 | $32.3 | $29.0 |
| BJPL4J-36-180 | 36 | 180 | 176.92 | 82.53 | 4.50 | 2.51 | $35.5 | $24.2 | $67.7 | $32.3 | $29.0 |
| BJPL4J-36-220 | 36 | 220 | 217.26 | 100.89 | 4.00 | 2.38 | $35.5 | $24.2 | $67.7 | $32.3 | $29.0 |
| BJPL4J-40-050 | 40 | 50 | 40.42 | 22.98 | 14.00 | 2.33 | $66.1 | $58.1 | $98.4 | $66.1 | $62.9 |
| BJPL4J-40-080 | 40 | 80 | 74.17 | 36.64 | 8.50 | 2.56 | $53.2 | $38.7 | $85.5 | $46.8 | $43.5 |
| BJPL4J-40-100 | 40 | 100 | 95.21 | 45.85 | 7.00 | 2.41 | $48.4 | $35.5 | $80.6 | $43.5 | $40.3 |
| BJPL4J-40-120 | 40 | 120 | 115.89 | 55.00 | 6.00 | 2.23 | $43.5 | $29.0 | $75.8 | $37.1 | $33.9 |
| BJPL4J-40-150 | 40 | 150 | 146.23 | 68.80 | 5.50 | 2.53 | $38.7 | $29.0 | $71.0 | $37.1 | $33.9 |
| BJPL4J-40-180 | 40 | 180 | 176.57 | 82.53 | 5.00 | 2.54 | $38.7 | $29.0 | $71.0 | $37.1 | $33.9 |
| BJPL4J-40-220 | 40 | 220 | 216.92 | 100.89 | 4.50 | 2.50 | $38.7 | $29.0 | $71.0 | $37.1 | $33.9 |
| BJPL4J-42-080 | 42 | 80 | 73.82 | 36.64 | 9.00 | 2.38 | $58.1 | $41.9 | $90.3 | $50.0 | $46.8 |
| BJPL4J-42-100 | 42 | 100 | 94.79 | 45.85 | 7.60 | 2.51 | $53.2 | $38.7 | $85.5 | $46.8 | $43.5 |
| BJPL4J-42-120 | 42 | 120 | 115.20 | 55.00 | 7.00 | 2.83 | $53.2 | $38.7 | $85.5 | $46.8 | $43.5 |
| BJPL4J-42-150 | 42 | 150 | 145.89 | 68.80 | 6.00 | 2.72 | $48.4 | $35.5 | $80.6 | $43.5 | $40.3 |
| BJPL4J-42-180 | 42 | 180 | 176.57 | 82.53 | 5.00 | 2.28 | $43.5 | $32.3 | $75.8 | $40.3 | $37.1 |
| BJPL4J-42-220 | 42 | 220 | 216.85 | 100.89 | 4.60 | 2.39 | $43.5 | $32.3 | $75.8 | $40.3 | $37.1 |
| BJPL4J-42-300 | 42 | 300 | 297.26 | 137.72 | 4.00 | 2.39 | $43.5 | $32.3 | $75.8 | $40.3 | $37.1 |
| BJPL4J-50-125 | 50 | 125 | 119.17 | 57.31 | 8.50 | 2.76 | $75.8 | $59.7 | $108.1 | $67.7 | $66.1 |
| BJPL4J-50-150 | 50 | 150 | 145.20 | 68.80 | 7.00 | 2.30 | $61.3 | $45.2 | $93.5 | $53.2 | $51.6 |
| BJPL4J-50-175 | 50 | 175 | 170.54 | 80.25 | 6.50 | 2.51 | $58.1 | $41.9 | $90.3 | $50.0 | $48.4 |
| BJPL4J-50-220 | 50 | 220 | 215.89 | 100.89 | 6.00 | 2.85 | $58.1 | $41.9 | $90.3 | $50.0 | $48.4 |
| BJPL4J-50-300 | 50 | 300 | 296.58 | 137.72 | 5.00 | 2.71 | $53.2 | $38.7 | $85.5 | $46.8 | $45.2 |
| BJPL4J-50-400 | 50 | 400 | 397.26 | 183.68 | 4.00 | 2.29 | $48.4 | $35.5 | $80.6 | $43.5 | $41.9 |
