Алюмо-иттриевый гранат легированный хромом Cr4+:YAG – это прекрасный кристалл для неодимовых лазеров на кристаллах АИГ, ИЛФ, ванадата или других неодимовых или иттербиевых лазеров с пассивной модуляцией добротности, диодной или ламповой накачкой и длиной волны 0.8-1.2мкм. Пассивные лазерные затворы – это насыщающиеся поглотители.
Они обеспечивают лазерные импульсы большой мощности без использования электрооптических модуляторов добротности, что позволяет уменьшить размер упаковки и отметает необходимость в источнике тока высокого напряжения. Алюмо-иттриевый гранат легированный хромом более прочен, чем красители или центры окраски, это предпочтительный материал для неодимовых лазеров с длиной волны 1мкм.
Преимущества
1. Высокая химическая стойкость и надежность
2. Простота эксплуатации
3. Высокий порог разрушения (>500МВт/см2)
4. Мощный твердотельный компактный лазерный затвор
5. Долгий срок службы и отличная теплопроводность
Преимущества пассивных лазерных затворов Cr4+:YAG
Превосходный пассивный лазерный затвор
Отличные физические характеристики: химически-устойчивый, высокий порог разрушения
и хорошая теплопроводность
Высокая прочность и длительный срок эксплуатации в лазерах Nd:YAG 1064 нм
Эффективное преобразование для ГВГ
Применение пассивных лазерных затворов Cr4+:YAG
Пассивный лазерный затвор для работы при 1 мкм - Nd и Yb разбавленный YAG, YLF an YVO4
Активная лазерная среда, в которой необходимы ультракороткие импульсы.

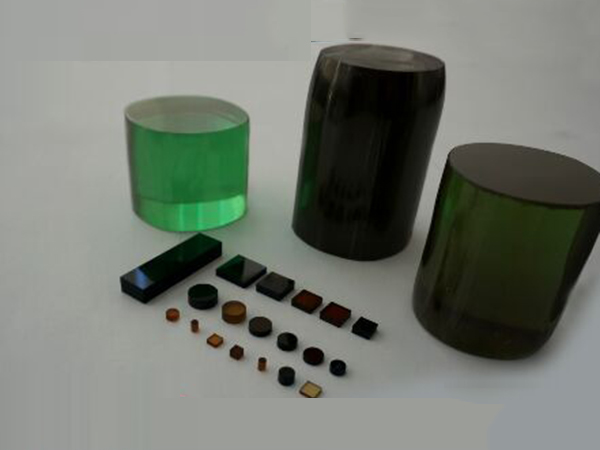

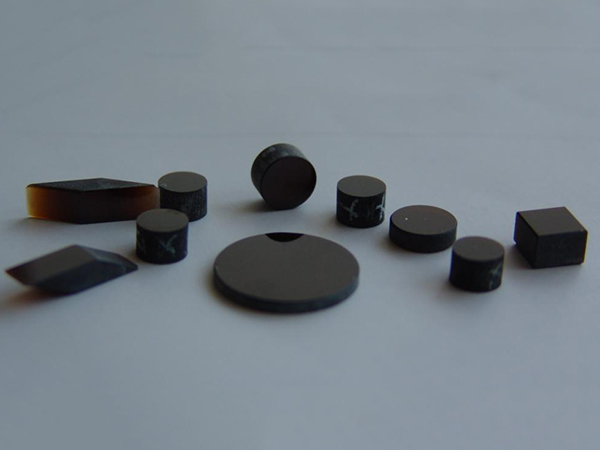

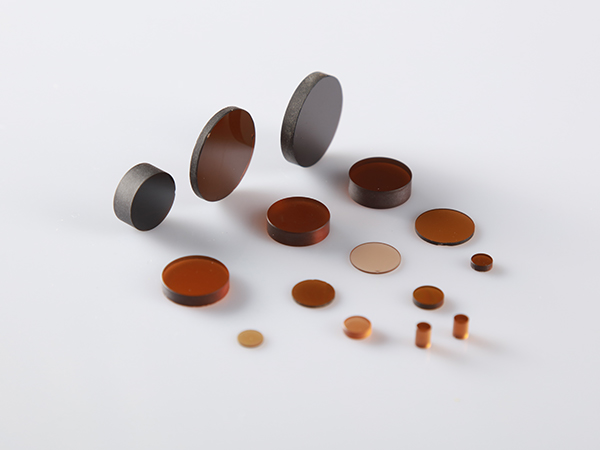

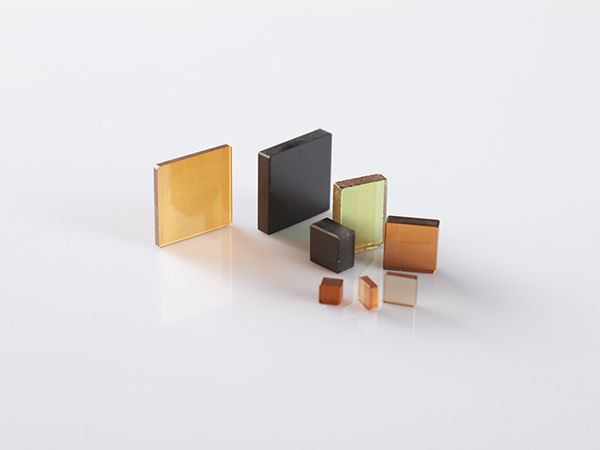

Формат: стержни, диски и слитки
Размер: Диаметр: 2- 25мм, Толщина: 0.5 -30мм
Начальный коэффициент пропускания: 3% -98%@ 1064нм, 850нм, 1030нм

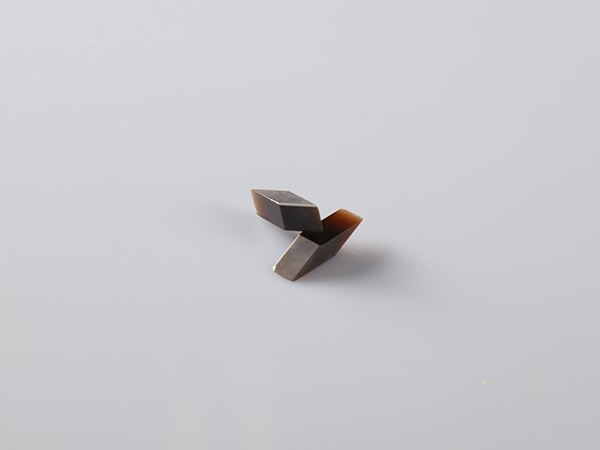

Конец: Плоский, Брюстеровский срез, Вогнутый и Выпуклый
Боковые стороны: отшлифованные, полированные
Спецификация
| Ориентация | <100> в пределах 5° или <110> в пределах 5° |
| Начальный коэффициент поглощения | 0.1~8.5 см @1064 нм |
| Начальный коэффициент пропускания | 3~98% |
| Размеры | Диаметр : 3~20 мм , В×Ш:3×3~20×20 мм (по требованию заказчика) |
| Отделочное покрытие | Отшлифованная поверхность 400#Gmt |
| Параллелизм | ≤ 20" |
| Перпендикулярность | ≤ 15 ′ |
| Плоскостность | < λ/10 |
| Качество поверхности | 20/10 (MIL-O-13830A) |
| Длина волны | 950 нм ~ 1100 нм |
| Отражательная способность покрытия AR (антибликового) | ≤ 0.2% (@1064 нм ) |
| Порог повреждения | ≥ 500 МВт/ см 2 10 нс 1 Гц ( 1064 нм) |
| Размерные допуски | Диаметр: ±0.05 мм, Длина: ±0.5 мм Фаска: <0.1 мм @ 45º |
Свойства алюмо-иттриевого граната легированного хромом Cr4+:YAG
| Формула | Cr4+:Y3Al5O12 |
| Кристаллическая структура | Кубическая |
| Твердость по Мосу | 8.5 |
| Точка плавления | 1970℃ |
| Плотность, г/см3 | 4.55 |
| Теплопроводность при 25℃, Вт x см-1 x °K-1 | 0.14 |
| Коэффициент теплового расширения | 8.2 x 10-6/℃ <100> 7.7×10-6/℃ <110> |
| Стойкость к термоудару | 790 Вт x м-1 |
Примечание
При составлении запросов или заказов на алюмо-иттриевый гранат легированный хромом Cr4+:YAG, пожалуйста, указывайте размер, начальный коэффициент пропускания и покрытие.
Для получения более подробной информации, пожалуйста, свяжитесь с нами.
